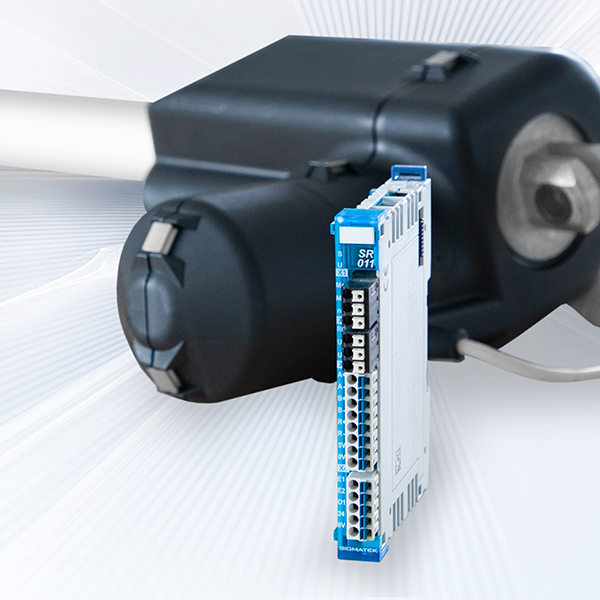

DC Motion SR 011-1 – för linjära ställdon

Med SR 011-1 har SIGMATEK utökat sin serie drivsystem i den modulära, kompakta, S-DIAS-serien med en DC-modul som är speciellt utformad för effektiv styrning av linjära ställdon.

Applikationspecifik lösning för enkla linjära rörelser

SR 011-1 är konstruerad för DC-motorer på upp till 5 A (toppström 15 A) vid en matningsspänning på 18 till 55 V. PWM- och switchfrekvensen har reducerats till 2 kHz, vilket gör den idealisk för linjära ställdon. I kombination med styrningen av DC-motorn med pulsbreddsmodulering (PWM) resulterar detta i en optimerad och kostnadseffektiv lösning i applikationer där man inte har behov av någon återkoppling.

Återkoppling med inkrementell givare

Men det går att använda positioner tack var en integrerad, inkrementell pulsgivaringång för återkoppling av positionen med stöd både för RS422- och TTL-signal. Den digitala utgångens 24 V:s matning och spännignsmatningen till den inkrementella pulsgivaren övervakas för spänningsfall.

Enkel integration

DC-modulen monteras, precis som övriga S-DIAS moduler, på DIN-skena och har två enableingångar och en integrerad bromschopper för anslutning av extern bromsmotstånd. En digital utgång (+24 V/0,5 A, kortslutningssäker) finns tillgänglig för applikationsspecifik användning, ex. broms.

Med SR 011-1 från SIGMATEK har men en slimmad, applikationsspecifik lösning för enkel justering eller positionering av linjära ställdon.

Dimensioner: 12.5 x 104 x 72 mm (B x H x D)
