Teknik möter lek – Interaktiv vattenupplevelse
Modern automationslösning från SIGMATEK används på vattenlekplatsen Hidrodoe

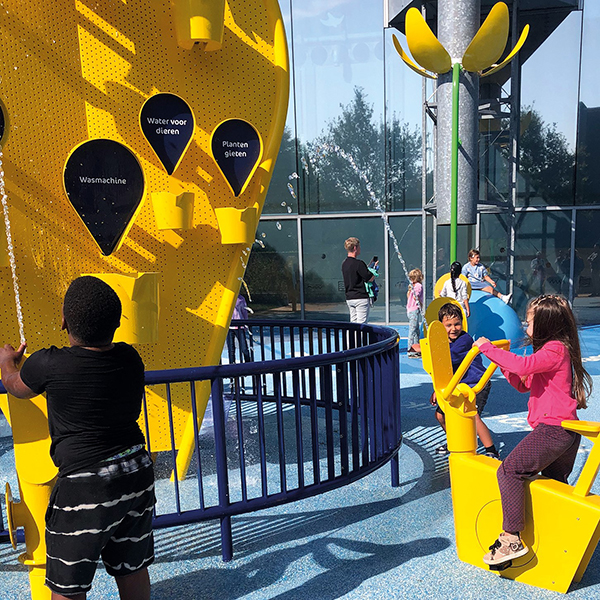

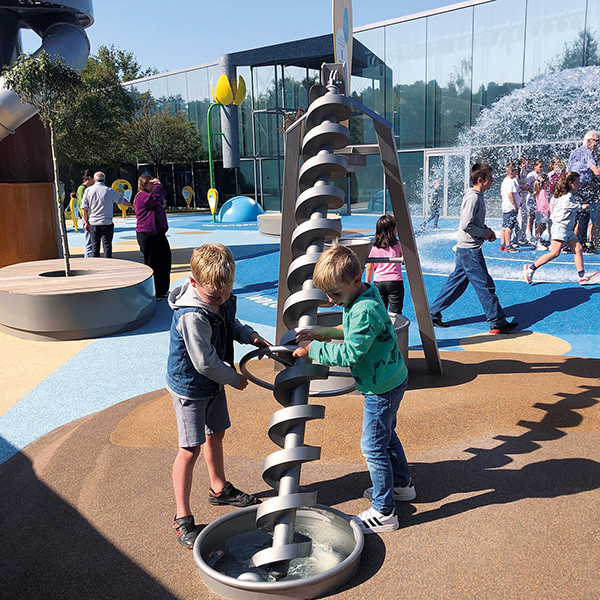

En vattenlekplats som låter barn upptäcka vattnets kraft och dynamik på ett lekfullt sätt. På det belgiska vetenskapscentret Hidrodoe i Herentals skapades ”Blue Water Garden” (Blauwe Watertuin) som en del av ett moderniseringsprojekt – en interaktiv vattenlekplats som lär ut fysikaliska principer på ett barnvänligt sätt. Den innovativa lekplatsen styrs av en modern automationslösning från SIGMATEK, som implementerades i samarbete med JC Techniek och den holländska SIGMATEK-partnern SigmaControl.
- "Fokus på användarupplevelsen"
- Industriella komponenter till roliga aktiviteter
- Visualisering med modern web teknologi
- En dynamisk upplevelse med realtids sensorer
- Vattenkvalitén spelar en viktig roll
- Enkel installation tack vare förmontering
"Fokus på användarupplevelsen"
Johan Craemers från JC Techniek ansvarade för den tekniska implementeringen: ”Utmaningen var att utveckla en robust, industriell styrlösning för en interaktiv och offentligt tillgänglig miljö – funktionellt jämförbar med maskintekniska projekt, men med starkt fokus på användarupplevelsen.”
Industriella komponenter till roliga aktiviteter

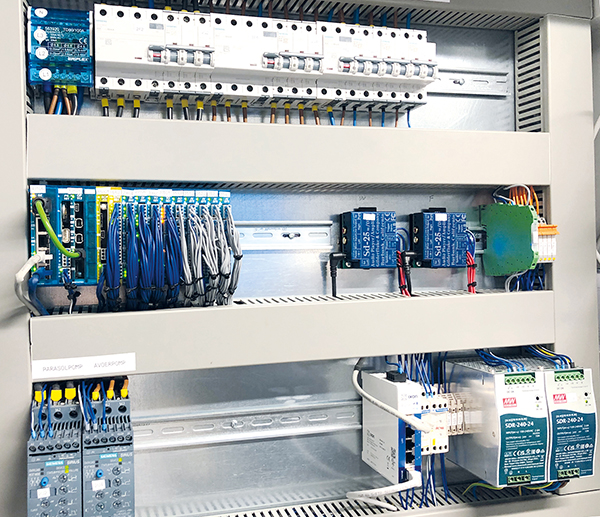

Trots sitt fokus skoj och lek användes industriella komponenter som pumpar, ventiler, sensorer, tryckövervakning och vattenrening. Kärnan i installationen är automationssystemet S-DIAS från SIGMATEK – kompakta, expanderbara moduler med hög I/O-täthet. CPU-modulen CP 112, styr upp till 64 I/O-moduler och är placerad i början på DIN-skenan. Bland annat reglerar den frekvensomriktare, motorer och ventiler samt utvärderar sensorvärden. Med S-DIAS Safety säkerställs nödvändiga säkerhetsfunktioner – såsom nödstopp – för roterande komponenter som pumpar m.m.
Visualisering med modern web teknologi

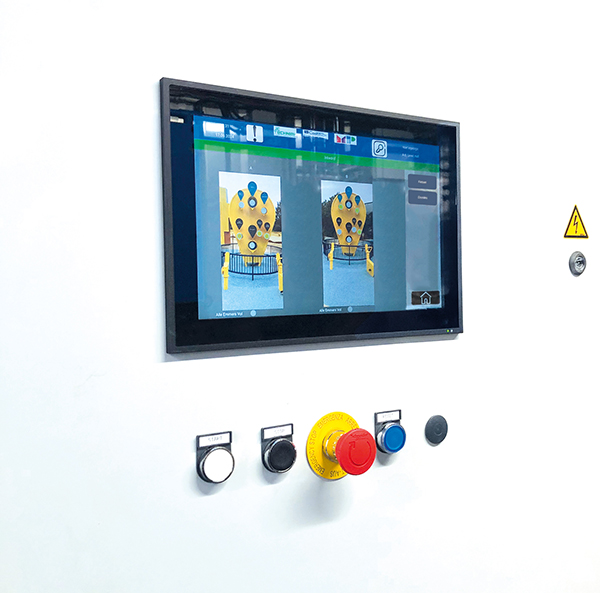

En 12,1-tums multitouch-panel med Edge3 Technology-processor (ETT 1264) används för att övervaka och styra anläggningen. Visualiseringen skapades med hjälp av det webbaserade programmeringsverktyget LASAL VISUDesigner (HTML5, CSS3, JavaScript). Dess grafiskt strukturerade användargränssnitt möjliggör intuitiv och underhållsvänlig programmering, till exempel genom att visa individuella funktionsområden som vattenvägar eller temperaturzoner.
En dynamisk upplevelse med realtids sensorer
Sensortekniken har också en hög grad av automatisering. I bl.a. ”vattencyklarna” mäter en hastighetssensor i realtid hur fort man trampar och justerar pumpens effekt och därmed mängden vatten i sprutstrålen. Lekplatsens roterande sprutmunstycken fungerar på ett liknande sätt och låter barn skapa en ”molneffekt” genom att vrida på ett hjul. Styrsystemet bygger upp ett exakt pumptryck på upp till 70 bar. Temperatur- och trycksensorer säkerställer drift året runt – inklusive frostskydd.
Vattenkvalitén spelar en viktig roll
Vattnets kvalité var i början ett stort problem. ”Det lokala vattnet var extremt hårt och helt olämpligt för fina sprutstrålar. Utan en effektiv avhärdning av vattnet skulle det snabbt ha lett till stopp och avlagringar”, förklarar Marco Coolen från CooTech Water Technology. Därför integrerades ett automatiskt avhärdningssystem som behandlar cirka sju kubikmeter färskvatten varje dag. Dessutom säkerställer nattlig vattenbyte mikrobiologisk säkerhet – en avgörande faktor vid förändrade miljöförhållanden.
Enkel installation tack vare förmontering
Hela automationslösningen installerades och testades först i en container. Denna modulära uppbyggnad förkortade driftsättningstiden och minskade avsevärt risken för fel längre fram.
